빠른 시작 — 처음이라면 이 순서로
모든 화면을 로그인 없이 이용합니다. 서비스 구조는 1·2, 데이터 정의까지는 3까지 따라가세요.
2. 구성도와 시나리오 확인
서비스 구성도와 연결 시나리오, 시나리오별 물리 구성도를 확인합니다.
서비스 상세 › 시나리오 상세3. 표준데이터까지 따라가기
구성도의 도형을 눌러 구성요소 설명과 연결된 표준데이터 정의까지 확인합니다.
시나리오 상세 › 물리 구성도
1 / 4
서비스 검색

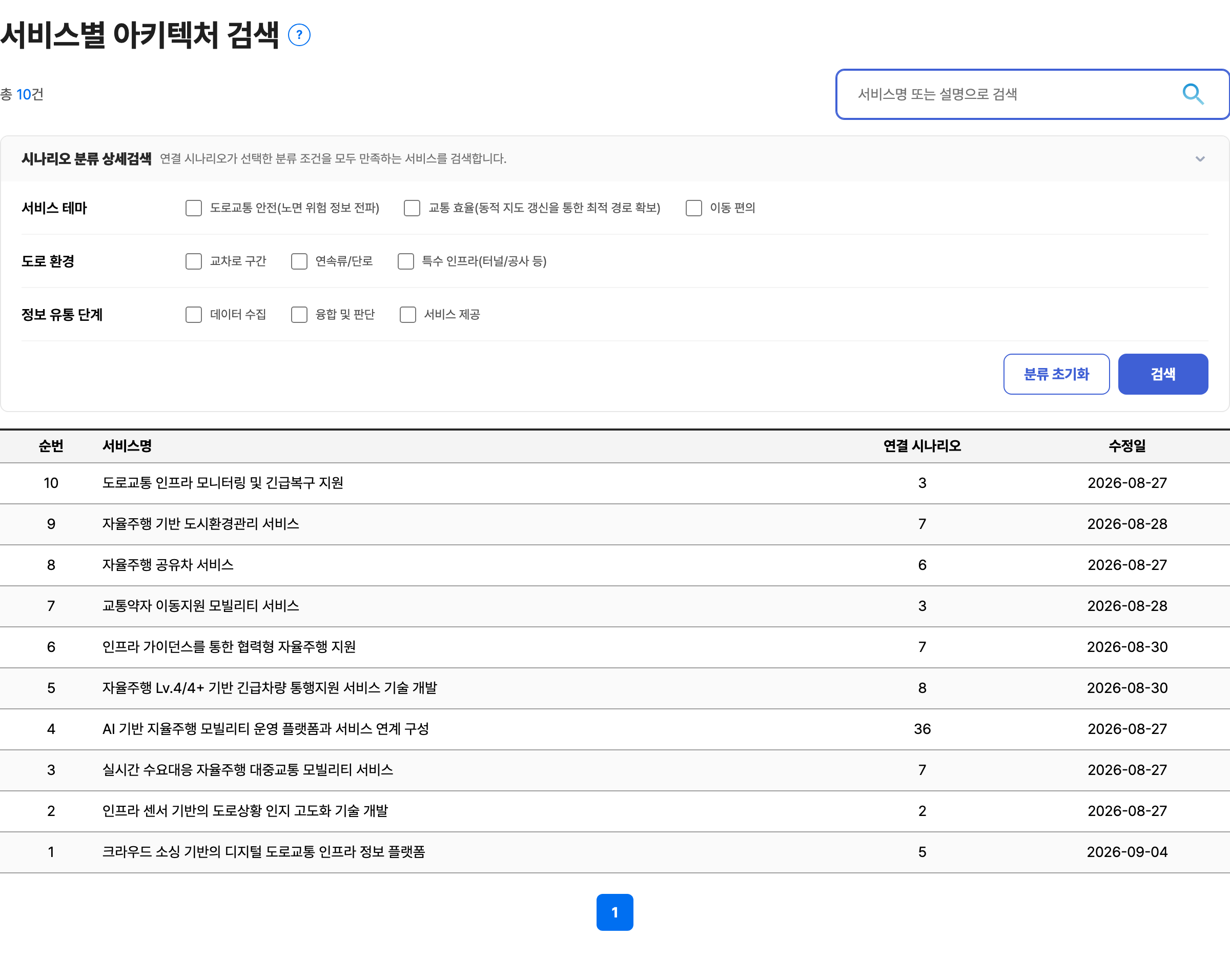

물리 아키텍처는 서비스 단위로 등록되어 있습니다. 확인하려는 자율주행 서비스를 먼저 찾는 것이 시작점이고, 활성화된 서비스만 목록에 나옵니다. 행을 누르면 서비스 상세로 이동합니다.
여기서 시작합니다
물리 아키텍처 › 서비스별 아키텍처 검색
로그인 없이 이용확인할 것
- 키워드 검색 — 서비스명 또는 서비스 설명에 포함된 말로 검색
- 목록 항목 — 서비스명·서비스 설명·연결 시나리오 건수·수정일
시나리오 분류 상세검색
- 고른 조건을 모두 만족하는 연결 시나리오가 하나라도 있는 서비스만 남습니다
- 서비스 테마 — 도로교통 안전 · 교통 효율 · 이동 편의
- 도로 환경 — 교차로 구간 · 연속류/단로 · 특수 인프라(터널·공사 등)
- 정보 유통 단계 — 데이터 수집 · 융합 및 판단 · 서비스 제공
- 분류 초기화 — 고른 체크박스를 모두 풀고 다시 검색
결과가 없다면
분류 조건을 여러 그룹에 걸쳐 선택한 탓일 수 있습니다. 분류 초기화로 되돌린 뒤 짧은 키워드부터 다시 검색해 보세요.
서비스 상세

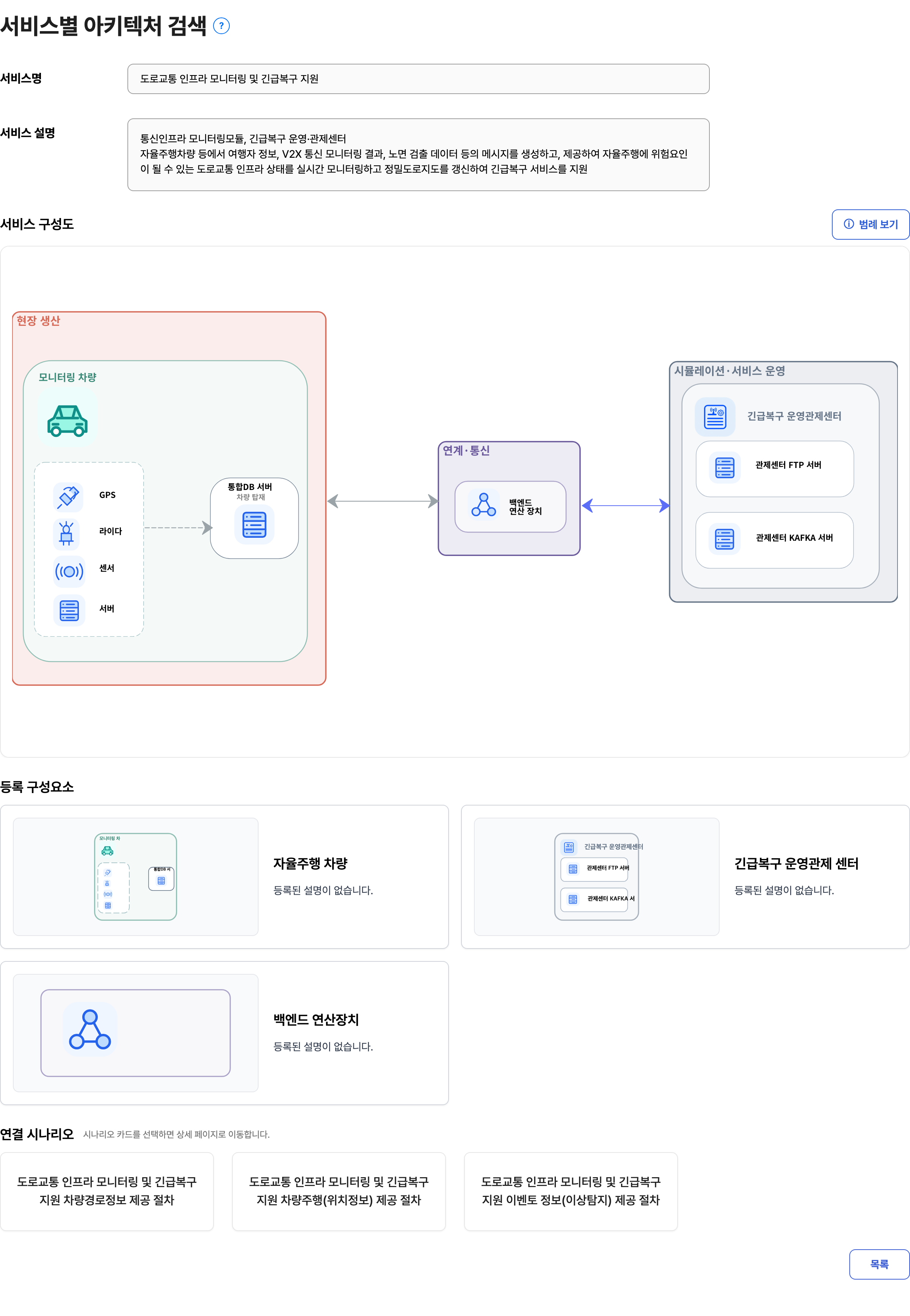

서비스 한 건의 전체 그림을 보는 화면입니다. 서비스 정보, 서비스 구성도, 등록 구성요소, 연결 시나리오가 위에서부터 차례로 놓여 있습니다.
여기서 확인합니다
물리 아키텍처 › 서비스별 아키텍처 검색 › 목록에서 선택
로그인 없이 이용확인할 것
- 서비스 구성도 — 읽기 전용. 편집은 되지 않지만 확대·축소와 이동으로 자세히 봅니다
- 등록 구성요소 — 썸네일과 설명이 있는 카드. 구성도에 쓰인 장비·시스템을 목록으로 훑어봅니다
- 연결 시나리오 — 카드를 고르면 시나리오 상세로 이동. 많으면 더보기로 나머지를 펼칩니다
구성도가 비어 보이면
잠시 기다려 주세요. 구성도는 화면을 연 뒤 불러옵니다. 연결된 시나리오가 없는 서비스도 있습니다.
시나리오 상세

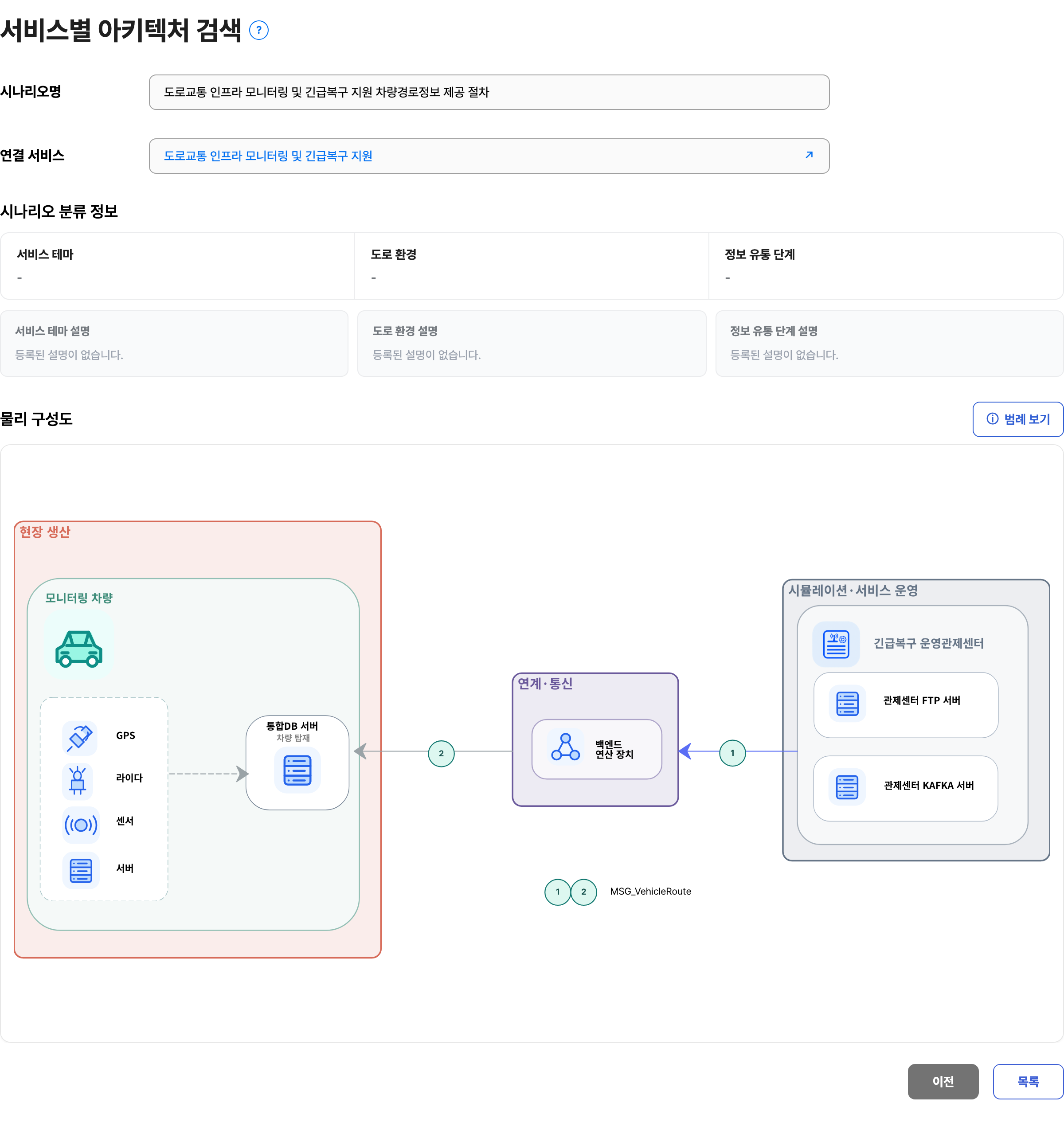

특정 상황에서의 동작을 보는 화면입니다. 서비스 구성도가 서비스 전체의 밑그림이라면, 시나리오의 물리 구성도는 그 상황에 실제로 참여하는 구성요소와 흐름을 보여 줍니다.
여기서 확인합니다
물리 아키텍처 › 서비스 상세 › 연결 시나리오에서 선택
로그인 없이 이용확인할 것
- 시나리오 정보 — 시나리오명과 연결 서비스. 연결 서비스를 누르면 상위 서비스 상세로 돌아갑니다
- 시나리오 분류 정보 — 테마·도로 환경·정보 유통 단계에서 어디에 해당하는지와 고른 이유. 목록의 분류 상세검색이 이 값을 기준으로 동작합니다
- 물리 구성도 — 읽기 전용. 도형을 누르면 구성요소 설명, 오른쪽 위 범례 보기로 도형과 선의 뜻
시나리오끼리 볼 때
같은 구성요소라도 시나리오가 다르면 역할과 순서가 달라집니다. 서비스 전체 설명과 개별 시나리오의 범위를 구분해서 보세요.
구성도에서 표준데이터 확인
시나리오 구성도에 그려진 정보·데이터 도형에는 이 시스템에 등록된 표준데이터가 연결되어 있을 수 있습니다. 구조를 보다가 그 데이터의 정확한 정의까지 바로 확인하는 기능입니다.
1. 도형 클릭
읽기 전용 구성도에서 마우스 커서가 손 모양으로 바뀌는 도형이 클릭 대상입니다. 설명이 등록된 도형이거나 표준데이터가 연결된 도형입니다.
시나리오 상세 › 물리 구성도2. 표준데이터 정의 확인
표준데이터가 연결된 도형을 누르면 그 데이터가 담은 메시지 메타데이터 항목이 팝오버로 나오고, 표준데이터 상세 화면으로 가는 링크가 함께 나옵니다.
도형 팝오버 › 표준데이터 상세3. 서비스 구성도와의 차이
표준데이터 연결은 시나리오 구성도에서만 제공됩니다. 서비스 상세의 서비스 구성도에서는 도형에 등록된 설명만 팝오버로 나옵니다.
서비스 상세 › 서비스 구성도
여기서 확인합니다
물리 아키텍처 › 시나리오 상세 › 물리 구성도의 도형 클릭
로그인 없이 이용
반응이 없다면
모든 도형에 표준데이터가 연결되어 있지는 않습니다. 클릭해도 반응이 없다면 그 도형에는 연결된 표준데이터나 등록된 설명이 없는 것입니다.
조회 흐름
두 구성도는 표준데이터까지 이어지는지에서 갈립니다.
서비스 구성도
도형 설명만 · 읽기 전용
서비스 검색
서비스 상세
서비스 구성도
시나리오 구성도
도형에서 표준데이터 정의까지
서비스 상세
시나리오 상세
물리 구성도
표준데이터 상세
구성도에서 보이는 것
도형 설명
두 구성도 모두 도형에 등록된 설명을 팝오버로 보여 줍니다.
표준데이터 연결
시나리오 구성도에서만 메시지 메타데이터 항목과 표준데이터 상세 링크가 나옵니다.
확대 · 이동
편집은 되지 않지만 확대·축소와 이동으로 원하는 부분을 자세히 봅니다.
범례 보기
시나리오 물리 구성도 오른쪽 위에서 도형과 선의 뜻을 확인합니다.
알아두면 좋은 용어
화면에서 자주 만나는 네 가지입니다.
물리 아키텍처
자율주행 서비스를 실제로 구현하는 장비·시스템을 구성요소로 놓고 연결 관계와 주고받는 정보를 정리한 구조도. 어떤 장치가 어디에 놓이고 무엇과 통신하는지 한 장으로 보여 줍니다.
예: 노변 센서 → 노변기지국 → 센터 시스템 → 자율주행차량으로 이어지는 정보 전달 구조
서비스
물리 아키텍처를 관리하는 가장 큰 단위. 과제나 사업에서 제공하려는 자율주행 서비스 하나가 한 건이 되고, 그 아래에 시나리오가 붙습니다.
예: 인프라 가이던스를 통한 협력형 자율주행 지원, 실시간 수요대응 자율주행 대중교통 모빌리티 서비스
시나리오
한 서비스 안에서 특정 상황을 가정해 구성요소가 어떻게 동작하는지 표현한 단위. 상황이 다르면 참여 장비와 정보 흐름이 달라 시나리오로 나눠 관리합니다.
예: 같은 서비스라도 교차로 구간과 터널 구간은 서로 다른 시나리오
구성도와 구성요소
구성도는 도형(노드)과 연결선으로 그린 그림, 구성요소는 그 안에서 장비·시스템 하나를 뜻하는 도형입니다. 자주 쓰는 구성요소는 저장해 다른 구성도에서 다시 씁니다.
예: 서비스 상세의 등록 구성요소 목록에 썸네일과 설명이 함께 표시
